Узел строительной фермы

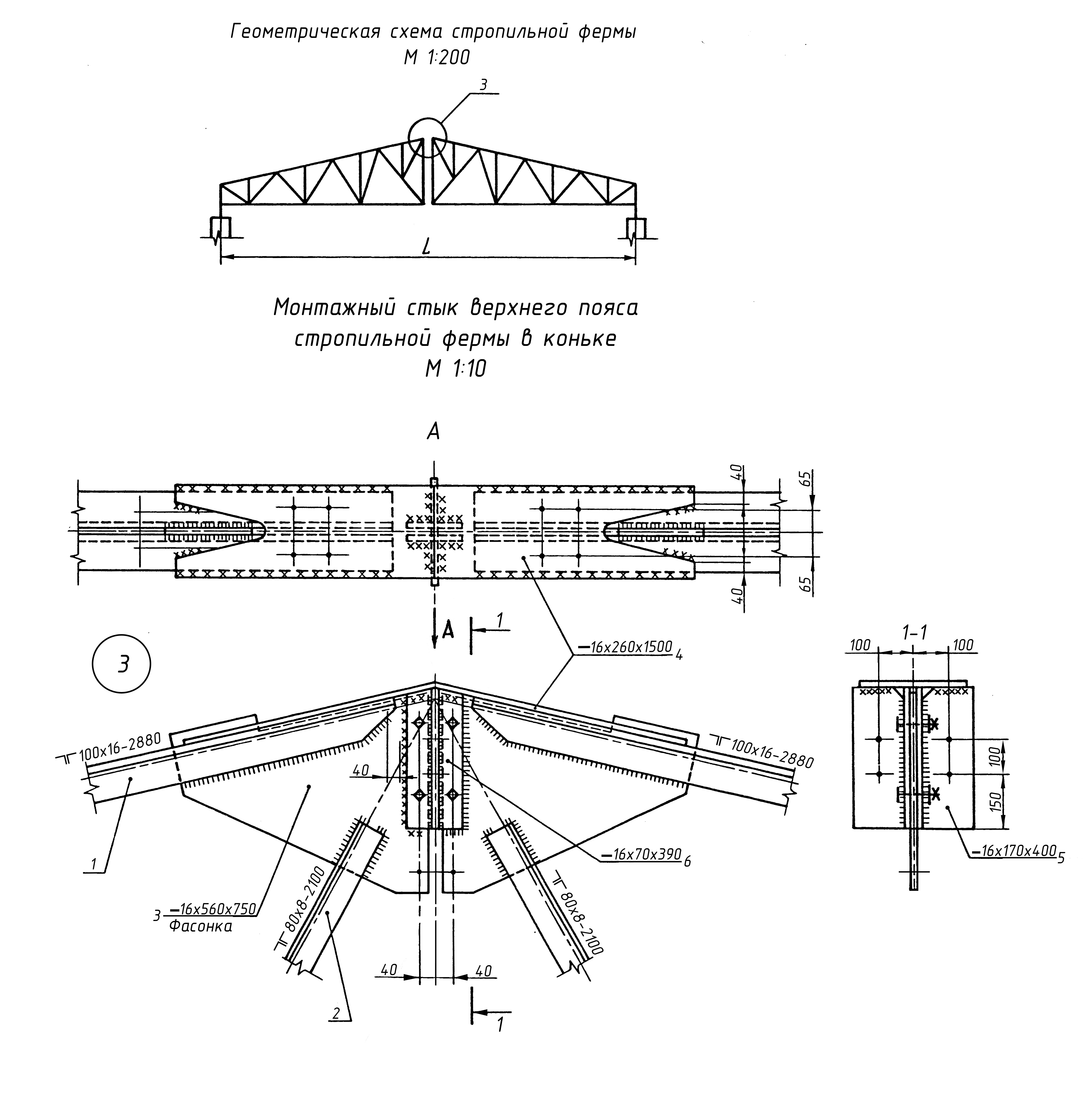

Узел строительной фермы выполнялся согласно этому заданию (изображение снизу)узел строительной фермы 1

Решение подобной задачи начинается (как и во всех чертежах) с расчерчивания осевых линий. Затем, согласно номенклатуре профильных изделий, вычерчивается контур узла.

Чертить следует твердым карандашом, потому что исправления всегда есть. Тем самым Вы исключаете, не совсем, но в меньшей степени, потертости графита.

узел строительной фермы
узел строительной фермы

По завершении выполнения чертежа, необходимо было начертить аксонометрическую проекцию строительной фермы. Спецификацию профильных деталей расположил на 2 листе,так как на 1 не поместился.

узел строительной фермы 1
Аксонометрическая проекция узла строительной фермы
