Правила оформления генпланов

Правила оформления генплана на чертеже

В правила оформления генплана входит:

  • Основы оформления генплана.
  • Организация транспортного и пешеходного движения.
  • Благоустройство территории.
  • Озеленение территории.
  • Привязка зданий на генплане.

ОСНОВЫ ОФОРМЛЕНИЯ ГЕНПЛАНА

Генеральный план в составе архитектурно-конструктивного проекта здания представляет собой чертеж горизонтальной планировки с решением вопросов благоустройства и озеленения участка проектируемого здания, располагаемого в системе жилой застройки микрорайона или квартала селитебной территории города.
Для разработки генерального плана проектируемого здания размер земельного участка для него и окружающей застройки следует определять:
Для жилых зданий земельный участок (включая площадь застройки), выделяемый около жилых домов, следует принимать из расчета не более 150 м2 на одну квартиру в многоэтажных блокированных домах, а в крупных городах IV климатического района эта площадь уменьшается, но должна составлять не менее 40 м2 на одну квартиру.

Для общественных зданий:
1. Детские сады-ясли, из расчета на одно место:
— в яслях-садах на 90 мест 40 м2;
— в яслях-садах на 140-320 мест 35 м2;
— в комплексах садов-яслей на 560-640 мест 30 м2 .
2. Средние учебные заведения, в зависимости от вместимости (на 1000 учащихся):
— на 480 учащихся 6,0 га;
— на 960 учащихся 4,0 га;
— на 1200 учащихся 3,6 га;
— на 1440 учащихся 3,2 га;
— на 1920 учащихся 3,0 га.
3. Учреждения культуры и искусства, в расчете на 1000 человек:
— клуб 0,6 га;
— библиотека 0,3 га;
— кинотеатр 5,0 м2 на одно место;
— дом культуры 0,5 -1,0 га
4. Предприятия торговли, общественного питания, бытового обслуживания, связи и коммунального хозяйства:
— торговый центр 0,5 — 0,8 га;
— магазин торговой площадью, м2 :
250 — 650 0,1 — 0,3 га;
1000 — 2000 0,3 — 0,5 га;

2500 — 4500 0,6 — 1,0 га;2500 — 4500 0,6 — 1,0 га;
6600 — 11000 1,0 — 1,2 га
5. Предприятия общественного питания с количеством мест в зале (на одно посадочное место в зале):

— до 50 включительно 28 м2;

— до 100 — « — 23 м2;
— до 200 — « — 14 м2;
— до 300 — « — 10 м2;
— до 500 — « — 9 м2;
— до 1000 — « — 7 м2;

6. Приемные прачечных, химчисток 0,1 га
7. Бани 0,2 га;
8. Дома быта 0,6 га;
9. Предприятия связи 0,5 га;
10. ЖЭК 0,4 га.



ОРГАНИЗАЦИЯ ТРАНСПОРТНОГО И ПЕШЕХОДНОГО ДВИЖЕНИЯ

При разработке чертежа горизонтальной планировки большое внимание следует уделять
организации транспортного и пешеходного движения. Учитывая правила оформления генплана в пределах микрорайона допускается
передвижение только местного автомобильного транспорта для подвоза грузов к жилым и
общественным зданиям.

Внутримикрорайонные проезды по своему назначению делят на три категории:
I — проезды с двусторонним движением;
II — проезды с односторонним движением;
III — тупиковые проезды для подъездов к отдельным зданиям.

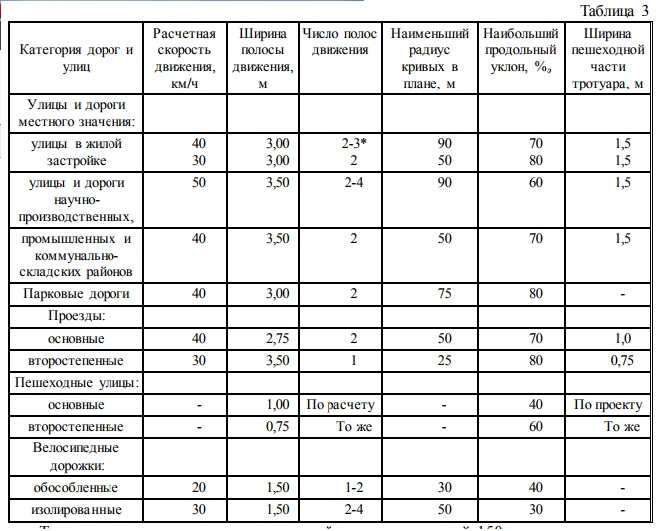

Для подъезда к группам жилых зданий, крупным учреждениям и предприятиям
обслуживания, торговым центрам следует предусматривать основные проезды, а к отдельно
стоящим зданиям – второстепенные проезды, размеры которых следует принимать в
соответствии с таблицей 3.
Микрорайоны и кварталы с застройкой 5 этажей и выше, как правило, обслуживаются
двухполосными, а с застройкой до 5 этажей – однополосными проездами. На однополосных
проездах следует предусматривать разъездные площадки шириной 6 м и длиной 15 м на
расстоянии не более 75 м одна от другой. В пределах фасадов зданий, имеющих входы,
проезды устраивают шириной 5,5 м.Правила оформления генплана_1

Тупиковые проезды проектируют длиной, не превышающей 150 м и с поворотными
площадками, обеспечивающими возможность разворота мусоровозных, уборочных и
пожарных машин.
Тротуары и велосипедные дорожки следует устраивать приподнятыми на 15 см над
уровнем проездов. Пересечения тротуаров и велосипедных дорожек с второстепенными
проездами, а также с основными проездами и на подходах к школам и детским дошкольным
учреждениям следует предусматривать в одном уровне с рампой, какую устраивают длиной
соответственно 1,5 и 3 м.

Расстояния от края основной проезжей части улиц, местных или боковых проездов до
линии застройки необходимо принимать не более 25 м. В случаях превышения указанного
расстояния следует предусматривать на расстоянии не ближе 5 м от линии застройки полосу
шириной 6 м, пригодную для проезда пожарных машин.
В конце проезжих частей тупиковых улиц и дорог следует устраивать площадки с
островками диаметром не менее 16 м для разворота автомобилей и не менее 30 м при
организации конечного пункта для разворота средств общественного пассажирского
транспорта. Использование поворотных площадок для стоянки автомобилей не допускается.

На магистральных улицах регулируемого движения допускается предусматривать
велосипедные дорожки, выделенные разделительными полосами.

В зонах массового отдыха  и на других озелененных территориях следует предусматривать велосипедные дорожки, изолированные от улиц, дорог и зон пешеходного движения.

Велосипедные дорожки могут устраиваться с односторонним и двусторонним
движением при наименьшем расстоянии безопасности от края дорожки:

— до проезжей части, опор и деревьев — 0,75 м;
— до тротуаров — 0,5 м;
— до стоянок автомобилей и остановок общественного транспорта — 1,5 м.

Правила оформления генплана допускают устраивать велосипедные полосы по краю проезжей части улиц и дорог с
выделением их маркировкой двойной линией. Ширина полосы должна быть не менее 1,2 м
при движении в направлении транспортного потока и не менее 1,5 м при встречном
движении. Ширина велосипедной полосы, устраиваемой вдоль тротуара, должна быть не
менее 1,0 м.

Радиусы закругления проезжей части улиц и дорог по кромке тротуара и разделительной
полосы следует принимать не менее:
— для магистральных улиц и дорог регулированного движения — 8 м;
— для улиц местного значения — 5 м;
— на транспортных площадях — 12 м.

К отдельно стоящим зданиям высотой не более 9 этажей, а также к объектам
посещаемым инвалидами, допускается устройство проездов, совмещенных с тротуарами при
протяженности их не более 150 м, шириной не менее 4,2 м, а в малоэтажной застройке (2-3
этажа) шириной не менее 3,5 м.



БЛАГОУСТРОЙСТВО ТЕРРИТОРИИ

Немаловажное значение, учитывая правила оформления генплана, при решении вопросов благоустройства территории имеет
правильное размещение площадок различного назначения (отдыха, спортивных, детских,
хозяйственных), а также малых архитектурных форм, это является одной из основ правила оформления генплана.
Размеры площадок различного назначения и расстояния от них до жилых и
общественных зданий следует принимать по таблице 4.

Правила оформления генплана_2

Примечания:
1. Расстояния от площадок для занятий физкультурой устанавливаются в зависимости от их шумовых
характеристик; расстояния от площадок для сушки белья не нормируются, расстояния от площадок для
мусоросборников до физкультурных площадок, площадок для игр детей и отдыха взрослых следует принимать
не менее 20 м, а от площадок для хозяйственных целей до наиболее удаленного входа в жилое здание — не
более 100 м.
2. Допускается уменьшать, но не более чем на 50% удельные размеры площадок: для игр детей, отдыха
взрослого населения и занятий физкультурой в климатических подрайонах IА, IБ, IГ, IД, IIА и IVА, IVГ, в
районах с пыльными бурями при условии создания закрытых сооружений, для хозяйственных целей при
застройке жилыми зданиями 9 этажей и выше; для занятий физкультурой при формировании единого
физкультурно-оздоровительного комплекса микрорайона для школьников и населения.

Правила оформления генплана_3

Примечания:
1. *Расстояния определяются по согласованию с органами Государственного санитарно-
эпидемиологического надзора.
2. Расстояния от секционных жилых домов до открытых площадок вместимостью 101-300 машин,
размещаемых вдоль продольных фасадов, следует принимать не менее 50 м.
3.Расстояния пешеходных подходов от стоянок для временного хранения легковых автомобилей до входов
в жилые дома должны быть не более 100 м.

Открытые стоянки для временного хранения легковых автомобилей следует
предусматривать из расчета не менее чем для 70% расчетного парка индивидуальных
легковых автомобилей, в том числе, %:
— жилые районы 25;
— промышленные и коммунально-складские районы 25;
— общегородские и специализированные центры 5;
— зоны массового кратковременного отдыха 15.

ОЗЕЛЕНЕНИЕ ТЕРРИТОРИИ

Площадь озеленения территории для проектируемых зданий назначается из расчета 6 м2
на 1 человека (без учета участка школ и детских дошкольных учреждений).
Озеленение территории осуществляется за счет рядовой и групповой посадок деревьев,
кустарника, разбивки газонов и цветников.
Расстояния между стволами деревьев не должны быть менее 5 м. Минимальные
расстояния от зданий и сооружений до деревьев и кустарников принимают по таблице 6.

Правила оформления генплана_4

Правила оформления генплана_5



ПРИВЯЗКА ЗДАНИЙ НА ГЕНПЛАНЕ

Привязка зданий и их точное местоположение осуществляется на генплане системой
координат. Оси координат принимаются параллельно осям генерального плана, а начало –
ниже и левее чертежа, обеспечивая положительные значения координат зданий. Такую
систему координат называют строительной. В отличие от геодезической системы координат
оси строительной сетки обозначаются буквами и могут иметь любые направления по
странам света в соответствии с принятой ориентацией здания на участке.

На чертеже генерального плана, а также в натуре строительную координатную сетку
разбивают, как правило, через 100 м. Разбивочные оси строительной сетки обозначают
условными наименованиями: горизонтальные – 0А, 1А, 2А…, вертикальные – 0Б, 1Б, 2Б … и
т.д. Соответственно, на чертежах, выполняемых в масштабе 1:500, оси строительной сетки
обозначают: 0А, 0А+50, 1А, 1А+50; 0Б, 0Б+50, 1Б, 1Б+50 и т.д. Допускается, при
необходимости, применение отрицательных значений осей строительной сетки: 0А, 0А-50, —
1А, -1А-50; 0Б, 0Б-50, -1Б, -1Б-50 и т.д.

Для увязки с государственной системой геодезических координат, принимая правила оформления генплана, в которой производится топографическая съемка местности и переноса проекта в натуру, на генплане
должны быть определены геодезические координаты начала принятой системы
строительных координат (точки пересечения начальных осей строительной сетки: 0А и 0Б) и
направление осей. Последнее может быть задано координатами двух точек базиса. Здания,
имеющие в плане форму правильного четырехугольника, следует координировать по точкам
двух противоположных углов, а сложной конфигурации – по точкам всех углов во избежание
ошибочного разворота здания в натуре.
Строительную координатную сетку не наносят в том случае, если есть возможность
привязать проектируемое здание к существующим зданиям или сооружениям.

Пример оформления разбивочного плана производственного предприятия с
координатной привязкой приведен на рис. 1.

Рис. 1. Фрагмент разбивочного чертежа производственного здания с координатной привязкой. Оформленный по одному из Правила оформления генплана.

Рельеф территории проектируемого здания в учебных проектах задается условно
спокойным. Горизонтали назначают через 0,5 м.

Пример чертежа смотрите здесь.
