Прямые частного положения

Прямые частного положения – это прямые, параллельные или перпендикулярные какой-либо плоскости проекций. Существуют 6 прямых частного положения, которые, в свою очередь, делятся на две группы:

1. Прямые уровня  это прямые, параллельные только одной плоскости   проекций:

а) горизонталь (h) – прямая, параллельная горизонтальной плоскости проекций .

горизонталь

α – угол, образованный горизонталью с фронтальной плоскостью

б) фронталь (f)- прямая, параллельная фронтальной плоскости проекций .

фронталь

φ — угол, образованный фронталью   с горизонтальной плоскостью
проекций.

в) профильная прямая (p) — прямая, параллельная профильной плоскости проекций.

профильная прямая

   2. Проецирующие прямые – это прямые, перпендикулярные какой-либо плоскости проекций:
а)      горизонтально проецирующая прямая – прямая, перпендикулярная горизонтальной плоскости проекций.

горизонтально проецирующая прямая

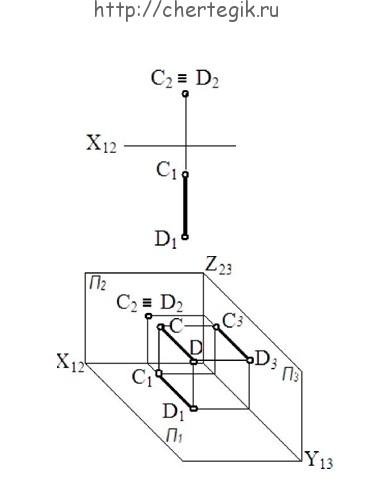

б)       фронтально проецирующая прямая – прямая, перпендикулярная фронтальной плоскости проекций.

фронтально проецирующая прямая

в)   профильно проецирующая прямая – прямая, перпендикулярная профильной плоскости проекций.профильно проецирующая прямая
