Клапан предохранительный

Клапан предохранительный чертежи деталей (деталирование)

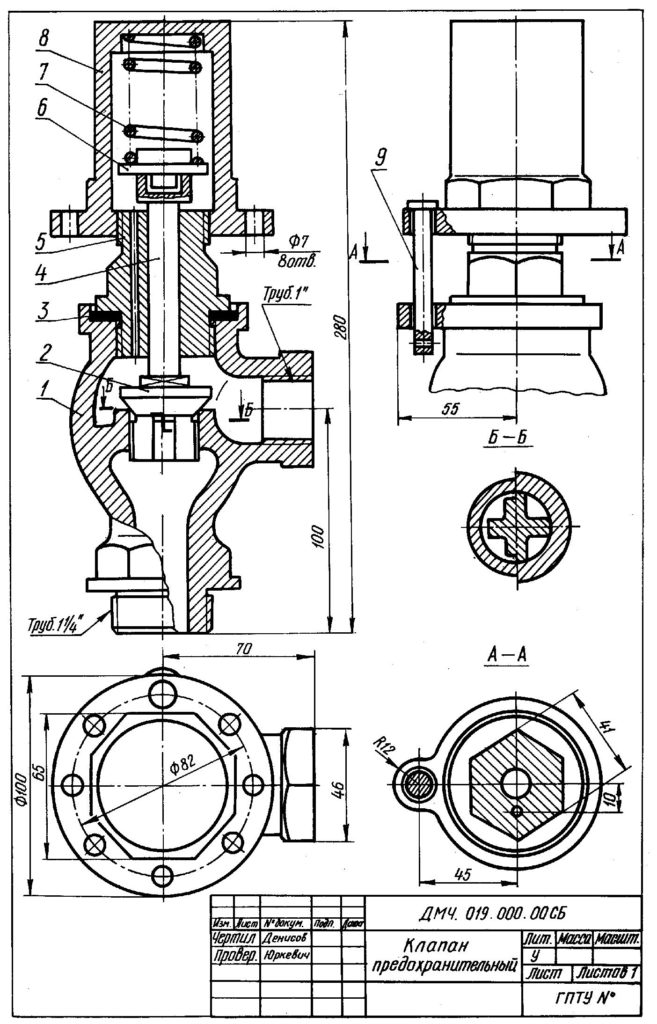

Клапан предохранительныйКлапан предохранительный. Сборочный чертеж

Клапан предохранительный, состоящий из 9 наименований. В качестве деталирования, по дисциплине: инженерная графика, были взяты следующие детали: колпак, золотник, крышка и корпус.

Чертеж детали колпак. Клапан предохранительный.
Чертеж детали колпак. Клапан предохранительный.

Клапан предохранительный. Чертеж золотника



Клапан предохранительный. Чертеж крышки

Клапан предохранительный. Чертеж корпуса
