Чертежи водопроводного крана и его частей

Чертежи водопроводного крана и его частей, по заданию преподавателя, выполнялся с натурального образца (Фотографии представлены ниже).Чертежи водопроводного крана Чертежи водопроводного крана__1

Чертежи водопроводного крана_7
Вентиль — сборочный чертеж

Необходимо было начертить сборочный чертеж вентиля с спецификацией и эскизы трех его частей. Если чертилась корпусная часть, то необходимо было дополнить аксонометрией с вырезом четверти. В качестве корпусной детали использовалась крышка.

Чертежи водопроводного крана_6
Спецификация вентиля
Чертежи водопроводного крана_9

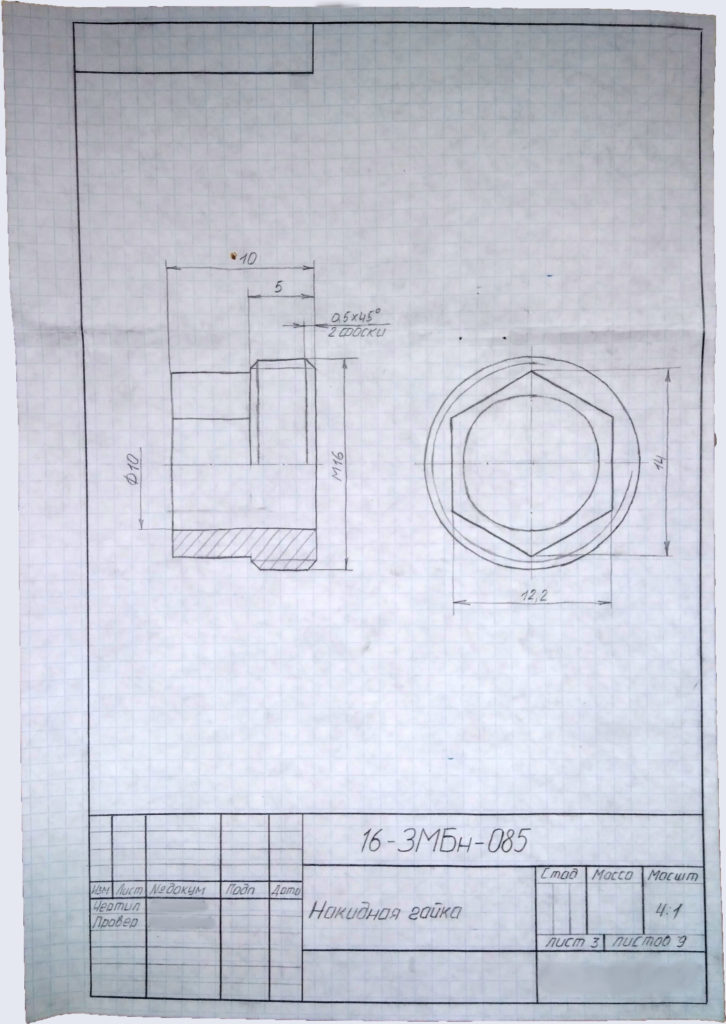

Эскиз накидной гайки.
Чертежи водопроводного крана_10
Эскиз шпинделя



Чертежи водопроводного крана_8
Технический чертеж детали-крышка вентиля.
