Чертеж вырез четверти с сечением в натуральную величину

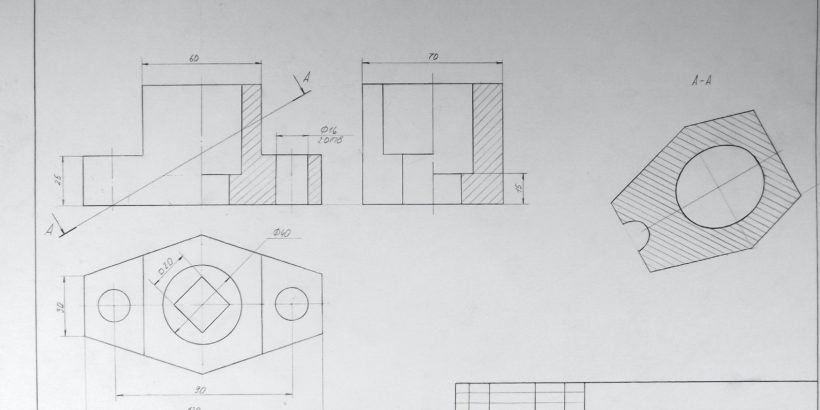

Чертеж вырез четверти с сечением в натуральную величину. На чертеже присутствует деталь в 3 проекционных плоскостях. Необходимо было начертить вырез четверти, а также провести секущую плоскость с последующим вычерчиванием сечения в натуральную величину.

чертеж вырез четверти с сечением в натуральную величину
чертеж вырез четверти с сечением в натуральную величину
