12-этажное здание фасад

Чертеж 12 — этажного здания. Фасад, разрез, генплан,…..

Опубликовано от

Чертеж 12 — этажного здания, состоящий из составных чертежей. Начерчен в автокаде.

Проект включает следующие элементы:

12-этажное здание фасад
фасад

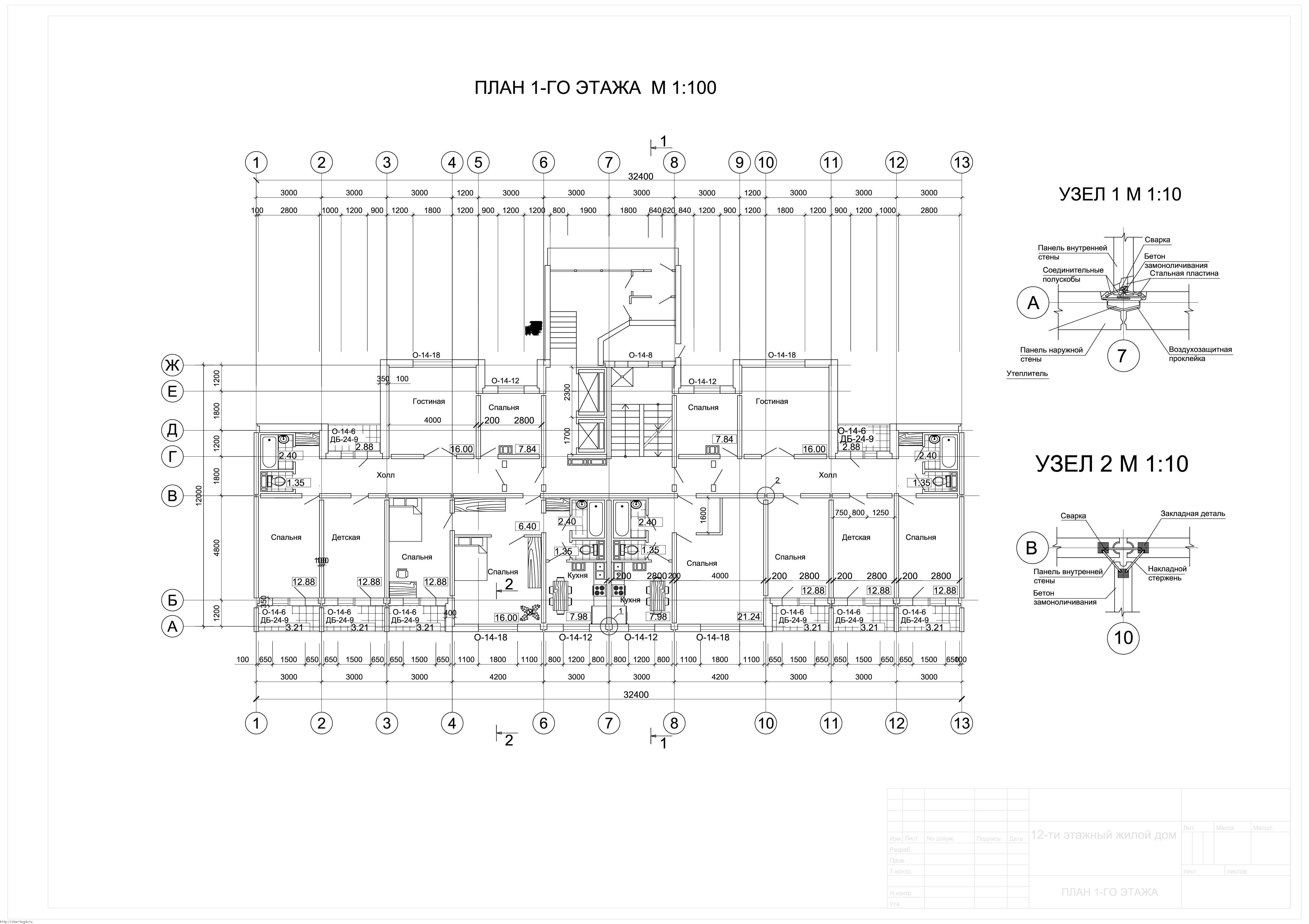

12-этажное здание план 1 этажа
план этажа

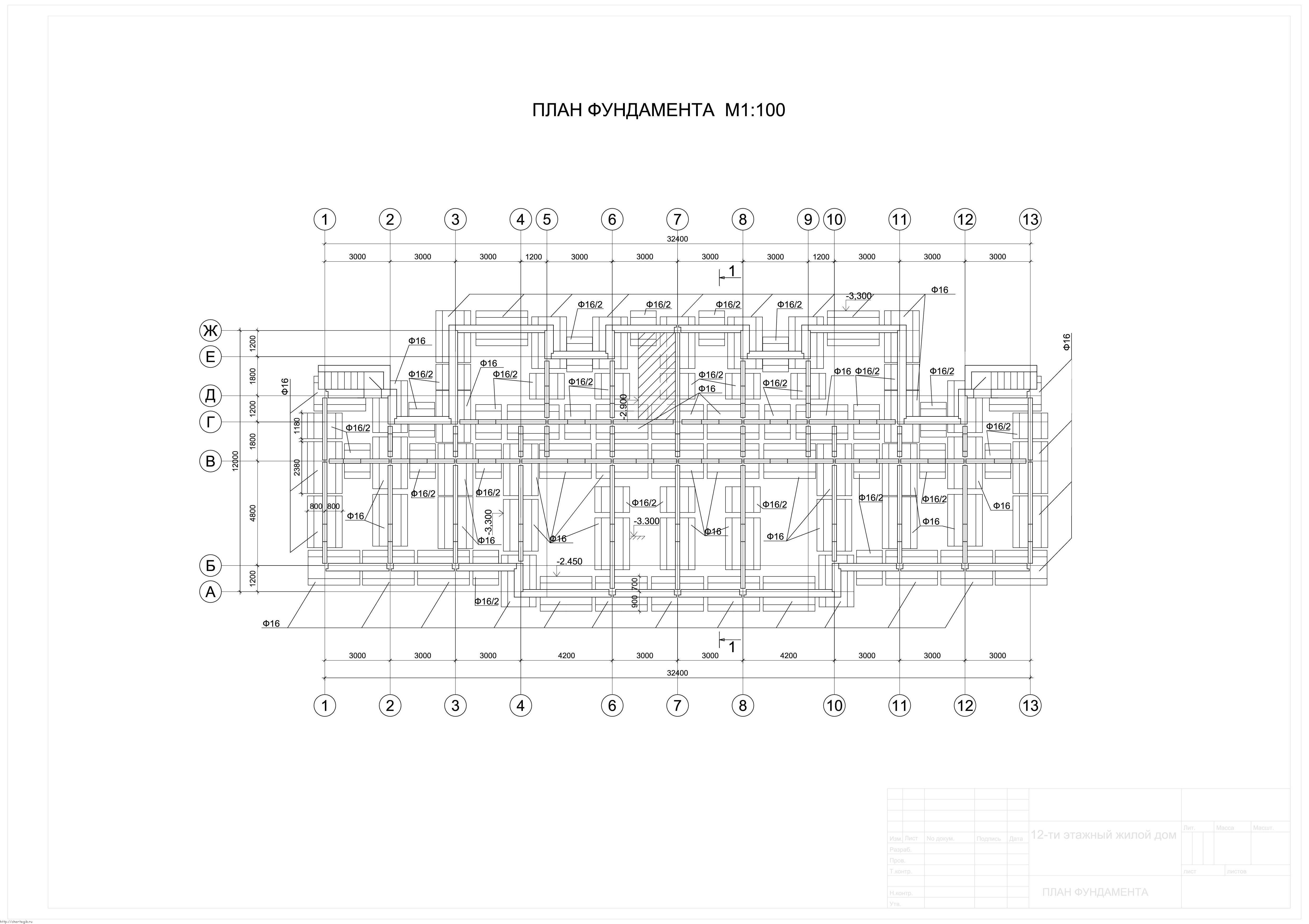

Чертеж 12 - этажного здания план фундамента
план фундамента
Чертеж 12 - этажного здания разрез здания
разрезы

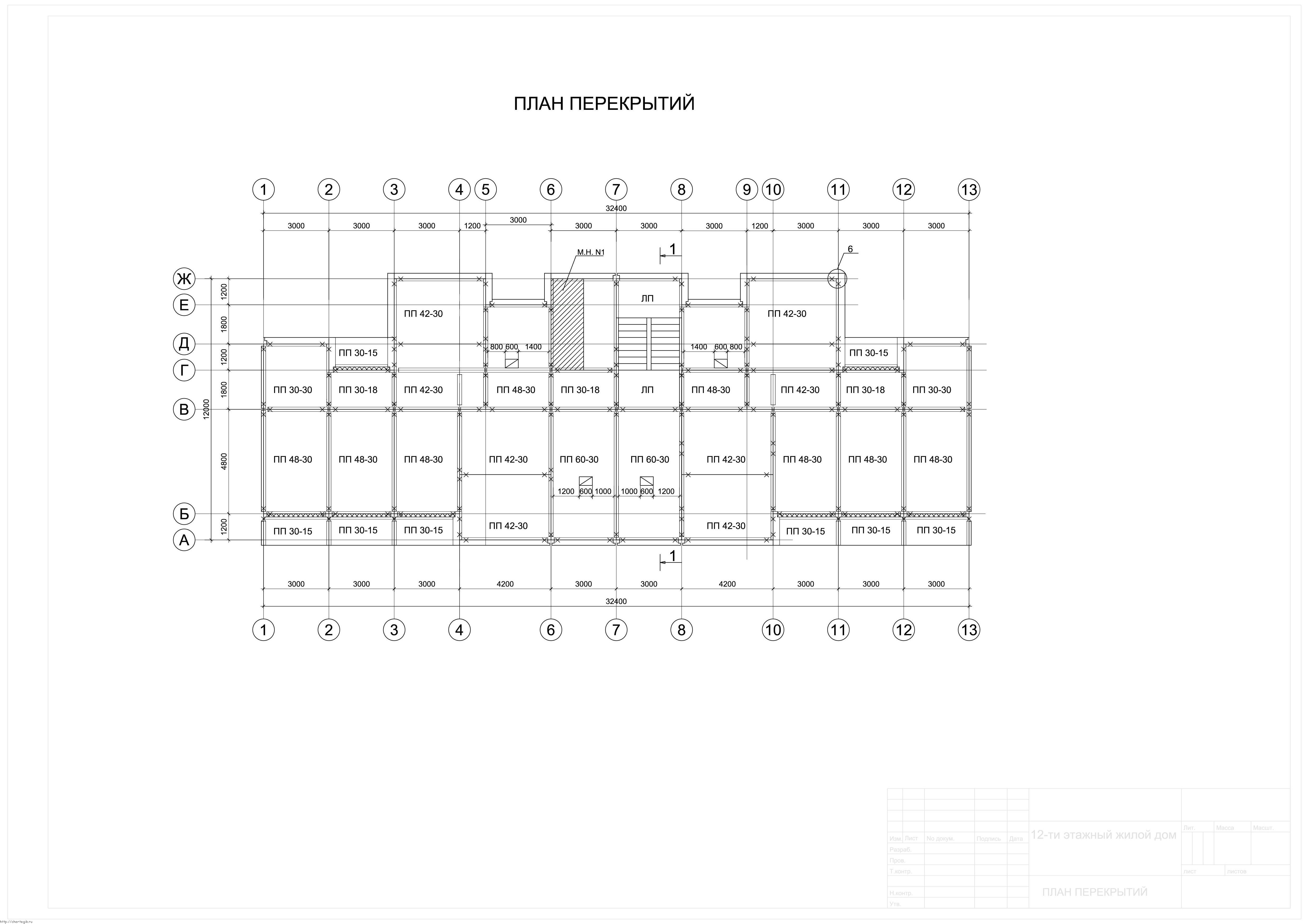

Чертеж 12 - этажного здания план перекрытий
план перекрытий

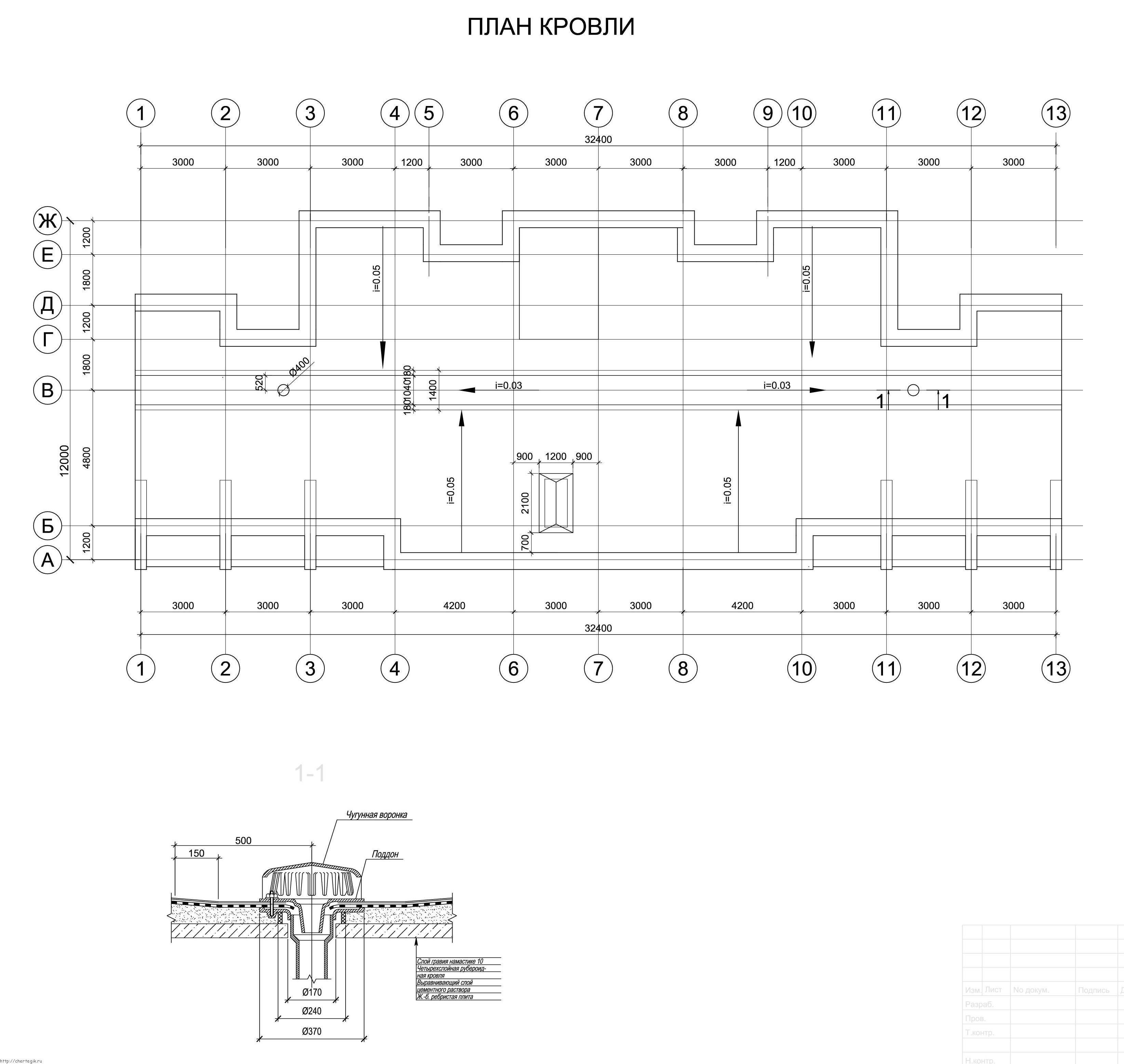

Чертеж 12 - этажного здания план кровли
план кровли
Чертеж 12 - этажного здания генплан
генплан

В чертежах присутствуют элементы узлов:

  • вертикального стыка панели с наружной стеной;
  • узел водостока;
  • узлы крепления армовыпусков.

Скачать (Доступно после регистрации)1,2 MB
